胶棒天线到底是什么？

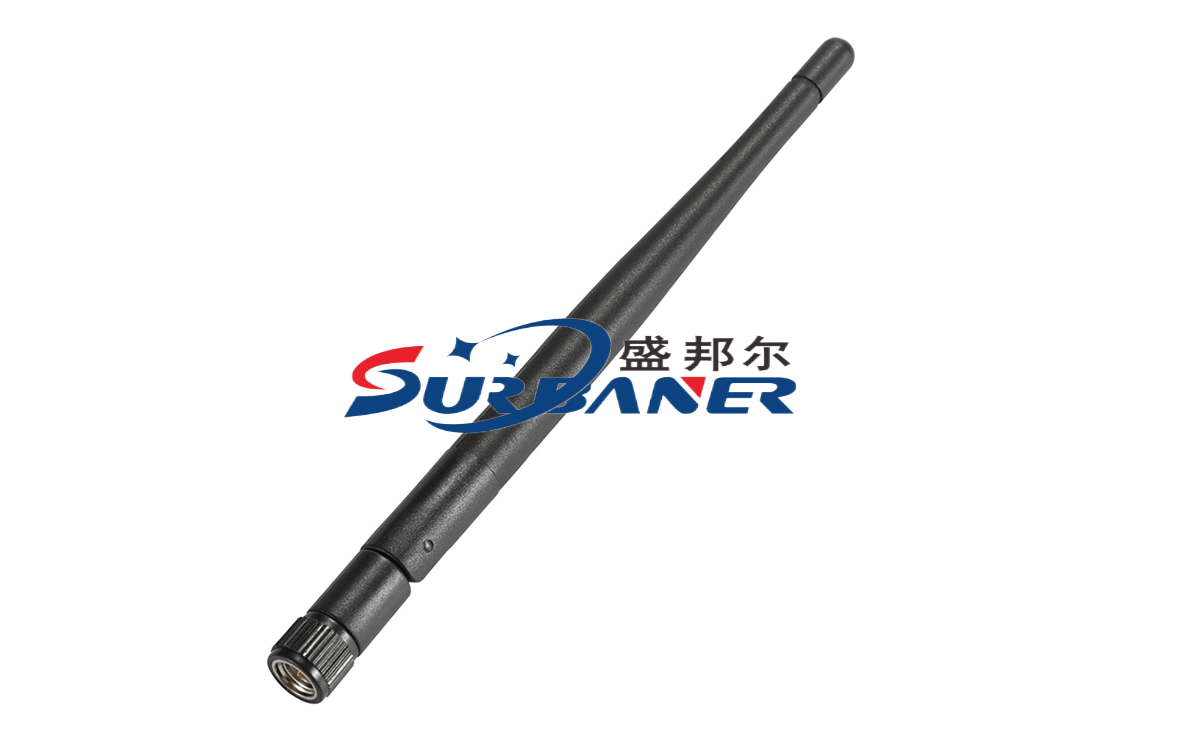

胶棒天线（通常称为橡胶天线或橡胶鸭天线）是一种常见的小型全向天线，因其外部包裹橡胶或塑料保护层而得名。它广泛应用于无线通信设备中，如对讲机、无线路由器、车载电台、物联网设备等。盛邦尔为您解答其核心特性及工作原理：
一、结构与设计特点
外部材料：
外层为柔性橡胶/硅胶（少数为硬质塑料），提供防水、防震、耐腐蚀等物理保护。
颜色通常为黑色，少数定制为其他颜色（如白色、橙色）。
内部结构：
核心辐射体：内部隐藏一根螺旋绕制的金属导线（铜或钢），作为天线的辐射单元。
基座匹配电路：底部可能集成小型匹配电路（如电容或电感），优化阻抗（通常为50Ω）以匹配设备。
连接器：底部常用SMA、RP-SMA、TNC等射频接口，可直接旋接设备。
辐射原理：内部螺旋导线实质是一个缩短的 monopole（单极天线），通过螺旋结构实现电气长度延长，使其在物理尺寸较小的条件下谐振在目标频段（如433MHz、2.4GHz）。
全向辐射：垂直安装时，水平方向360°均匀辐射，垂直方向增益较低。
频段覆盖
1.单频段：专为特定频段设计（如GPS 1.5GHz、4G 1.8GHz）。
2.多频段：通过分段螺旋或加感设计支持多频（如同时覆盖UHF 400MHz和2.4GHz）。
性能参数：
三、核心优势
物理耐用性：
橡胶外壳抗弯曲、防雨水（IP67级常见），适合户外或移动场景（如车载、手持设备）。
安装便捷：
直接旋接设备接口，无需复杂调试。
成本低廉：
工业化量产成本低。
轻量化：
重量通常小于50克，对便携设备友好。
四、典型应用场景
消费电子：
家用路由器（Wi-Fi 2.4GHz/5GHz）、蓝牙耳机、智能家居传感器。
工业遥控器（起重机、AGV）、传感器网络节点。
五、局限性与注意事项
效率较低：
受限于小型化设计，辐射效率通常仅 30%–60%（对比全尺寸天线的80%以上）。
增益受限：
低增益特性导致传输距离较短（例如：Wi-Fi路由器用胶棒天线覆盖距离通常≤50米）。
安装位置敏感：
需垂直安装以保证全向性，贴近金属表面时性能下降（地平面效应）。
频段固定：
六、选型与使用建议
匹配频段：
确认设备工作频段（如315MHz、868MHz、2.4GHz），选择对应谐振天线。
接口兼容性：
核对设备接口类型（如SMA公头/母头），避免物理不匹配。
场景适配：
户外设备选IP67防护等级；车载设备考虑抗震动设计。
性能升级：
远距离需求可替换为高增益天线，但会牺牲全向性。
总结：胶棒天线是无线设备中“经济实用型”天线的代表，凭借低成本、易安装、物理强韧等特性成为消费电子和工业硬件的首选。但其低增益和窄带宽限制了高性能场景的应用，在需要远距离或高可靠性通信时（如无人机图传、基站），仍需选用专业外置天线。
返回列表 一、结构与设计特点
外部材料：
外层为柔性橡胶/硅胶（少数为硬质塑料），提供防水、防震、耐腐蚀等物理保护。
颜色通常为黑色，少数定制为其他颜色（如白色、橙色）。
内部结构：
核心辐射体：内部隐藏一根螺旋绕制的金属导线（铜或钢），作为天线的辐射单元。
基座匹配电路：底部可能集成小型匹配电路（如电容或电感），优化阻抗（通常为50Ω）以匹配设备。
连接器：底部常用SMA、RP-SMA、TNC等射频接口，可直接旋接设备。
外形：圆柱状或锥形，长度通常 5–20 cm（取决于工作频段），直径约 0.5–2 cm。
辐射原理：内部螺旋导线实质是一个缩短的 monopole（单极天线），通过螺旋结构实现电气长度延长，使其在物理尺寸较小的条件下谐振在目标频段（如433MHz、2.4GHz）。
全向辐射：垂直安装时，水平方向360°均匀辐射，垂直方向增益较低。
频段覆盖
1.单频段：专为特定频段设计（如GPS 1.5GHz、4G 1.8GHz）。
2.多频段：通过分段螺旋或加感设计支持多频（如同时覆盖UHF 400MHz和2.4GHz）。
性能参数：
三、核心优势
物理耐用性：
橡胶外壳抗弯曲、防雨水（IP67级常见），适合户外或移动场景（如车载、手持设备）。
安装便捷：
直接旋接设备接口，无需复杂调试。
成本低廉：
工业化量产成本低。
轻量化：
重量通常小于50克，对便携设备友好。
四、典型应用场景
消费电子：
家用路由器（Wi-Fi 2.4GHz/5GHz）、蓝牙耳机、智能家居传感器。
示例：TP-Link路由器顶部的可拆卸黑色胶棒天线。
对讲机（UHF/VHF频段）、车载电台、无人机图传天线。
NB-IoT/LoRa模块天线、GPS定位终端。
工业遥控器（起重机、AGV）、传感器网络节点。
五、局限性与注意事项
效率较低：
受限于小型化设计，辐射效率通常仅 30%–60%（对比全尺寸天线的80%以上）。
增益受限：
低增益特性导致传输距离较短（例如：Wi-Fi路由器用胶棒天线覆盖距离通常≤50米）。
安装位置敏感：
需垂直安装以保证全向性，贴近金属表面时性能下降（地平面效应）。
频段固定：
出厂后无法调整频率，需按设备频段精确选型。
六、选型与使用建议
匹配频段：
确认设备工作频段（如315MHz、868MHz、2.4GHz），选择对应谐振天线。
接口兼容性：
核对设备接口类型（如SMA公头/母头），避免物理不匹配。
场景适配：
户外设备选IP67防护等级；车载设备考虑抗震动设计。
性能升级：
远距离需求可替换为高增益天线，但会牺牲全向性。
总结：胶棒天线是无线设备中“经济实用型”天线的代表，凭借低成本、易安装、物理强韧等特性成为消费电子和工业硬件的首选。但其低增益和窄带宽限制了高性能场景的应用，在需要远距离或高可靠性通信时（如无人机图传、基站），仍需选用专业外置天线。
