陶瓷天线是一种利用高介电常数陶瓷材料实现小型化的天线，广泛应用于蓝牙、GPS、物联网等设备，您可以+盛邦尔品牌微信号：shengbanger，咨询更丰富的产品型号与价格信息。

主要应用场景与核心优势

陶瓷天线因其独特的材料特性，在多个领域成为关键组件，并形成了活跃的市场供应。

‌1、高频、小型化设备的首选‌：其‌高介电常数（远高于普通PCB板材）‌使得天线物理尺寸可以远小于工作波长，非常适合空间极度受限的设备，如TWS耳机、微型传感器、智能手表等。‌

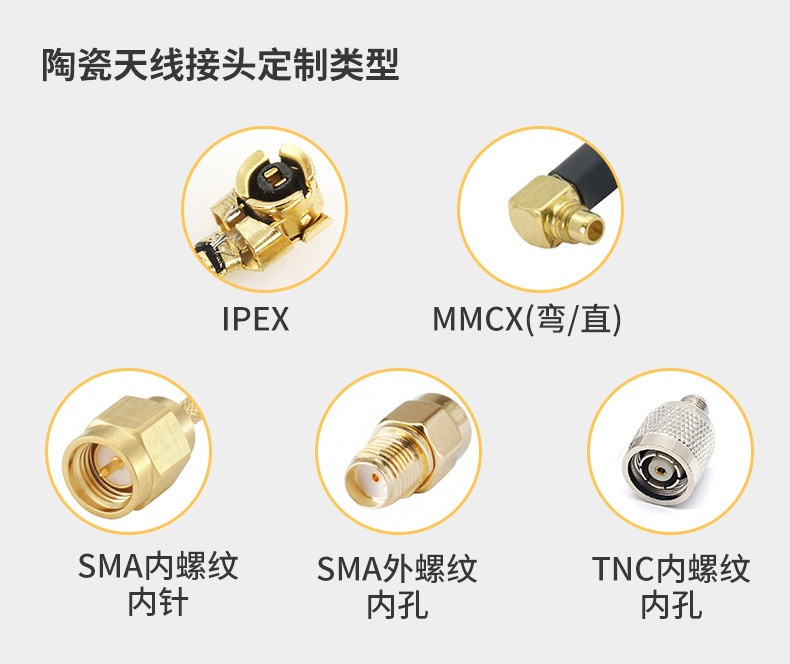

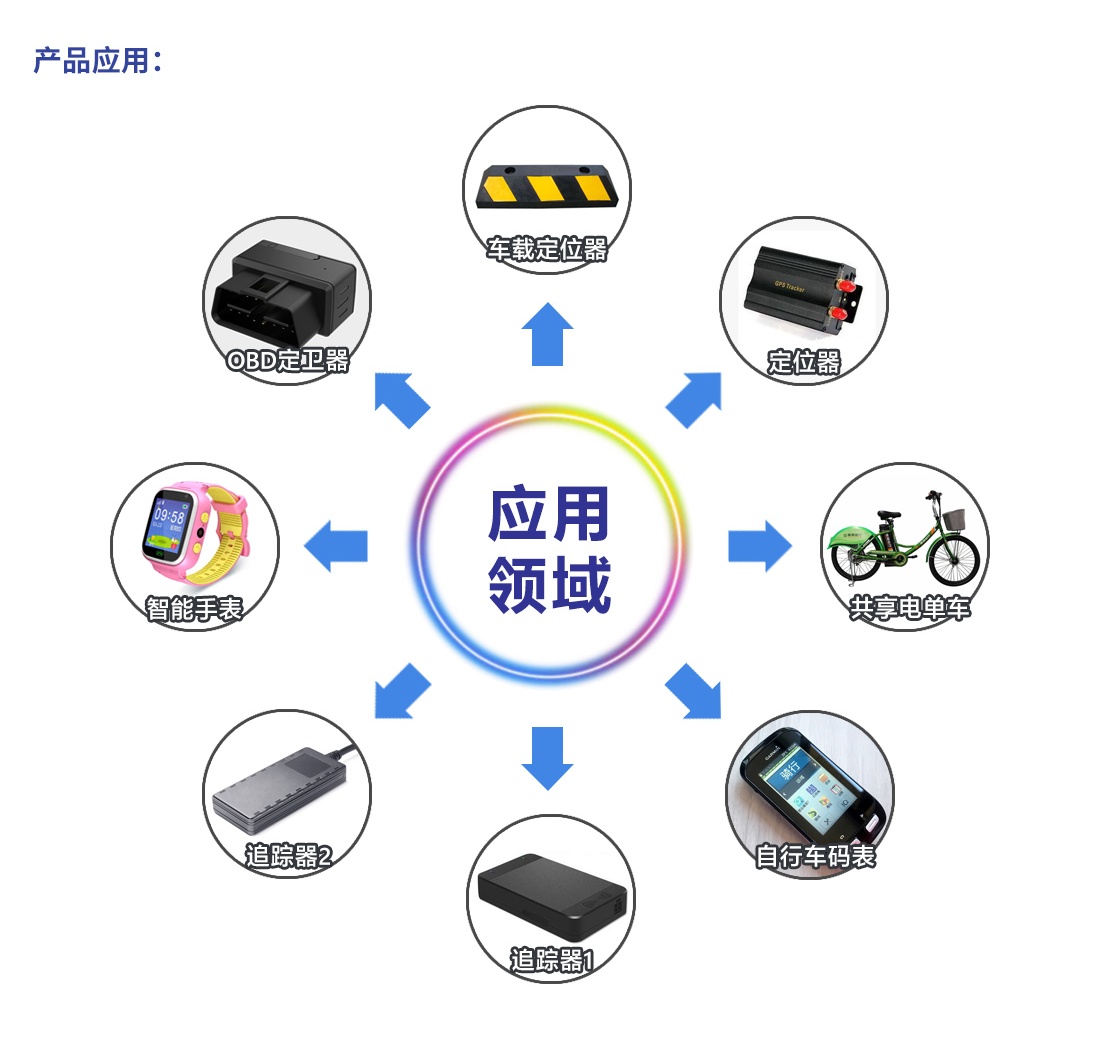

‌2、核心应用领域‌：
‌●蓝牙与Wi-Fi设备‌：在2.4GHz等高频段性能稳定，是蓝牙耳机、智能家居网关的常见选择。

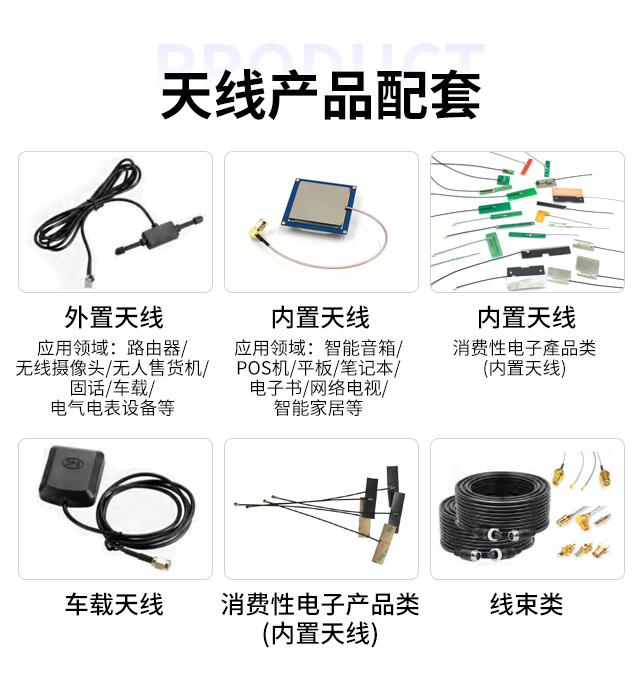

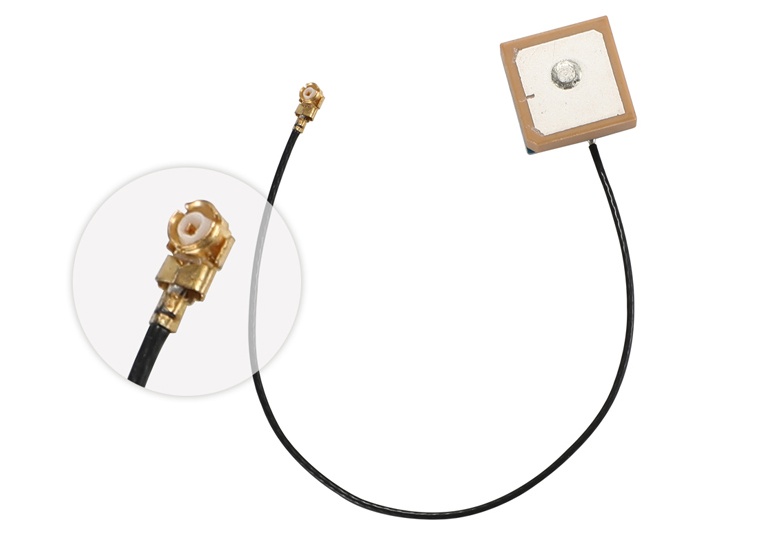

●GPS/GNSS定位‌：用于车载导航、追踪器等设备，提供稳定的卫星信号接收。‌

●物联网（IoT）‌：应用于智能电表、环境监测传感器等远程通信模块。‌‌

‌环境适应性与可靠性‌：陶瓷材料赋予天线‌良好的温度稳定性、耐高温、耐磨损以及防水防尘能力‌，使其能在-30℃至70℃甚至更宽的温度范围内及恶劣环境下可靠工作。‌

工作原理、技术特点与分类

陶瓷天线的工作原理与传统天线本质相同，但通过材料实现了小型化。‌‌

‌1、工作原理‌：通过在陶瓷基片上沉积或印制金属导体形成天线结构。‌利用陶瓷的高介电常数，电磁波在介质内部和表面传播/谐振，从而在较小物理尺寸下实现所需的辐射与接收功能‌。对于GPS陶瓷天线，其核心任务是高效接收L1（1.575GHz）等频段的卫星信号。

‌‌2、关键性能参数‌：

●增益‌：通常在2dBi左右，决定了信号传播距离。‌

●带宽‌：相对较窄，这是小型化和高Q值带来的典型特点。‌‌
●输入阻抗‌：通常设计为50欧姆，以匹配标准射频系统。‌

‌3、主要制造工艺与分类‌：

‌●块状陶瓷天线‌与‌多层陶瓷天线‌是两种主要类型。‌
●制造采用‌高温共烧（HTCC）或低温共烧（LTCC）技术‌，将多层陶瓷迭压对位后烧结，金属导体可按需印制在每一层介质上。‌

对比分析与发展趋势
在选择天线方案时，常需与PCB天线对比，且技术仍在不断演进以满足更高要求。‌‌

1‌、与PCB天线的核心对比‌：
‌●尺寸与成本‌：陶瓷天线‌尺寸更小‌，但‌单个元件成本高于PCB天线‌；PCB天线无额外元件成本，但尺寸通常更大。‌‌

●性能与设计‌：陶瓷天线‌效率（通常40%-70%）和增益通常低于优化良好的PCB天线‌，且带宽较窄；但‌性能稳定性更好，受环境变化影响小‌。PCB天线设计更灵活，但对布局敏感，调试复杂。‌‌

‌●适用场景‌：空间优先选陶瓷天线；对性能、成本敏感且空间充足时，PCB天线常是更优选择。‌‌

‌2、PCB设计关键要点‌：

当陶瓷天线集成于PCB时，需严格遵循设计规则以确保性能：‌天线投影区下方必须完全掏空形成净空区、馈线需做50Ω阻抗匹配并最短化、预留π型匹配电路进行调试‌。‌‌

‌3、技术发展趋势‌：

行业研发正着力解决现有挑战，如：

‌●进一步小型化与轻量化‌：通过新结构设计（如腔体共振结构）减轻重量。‌‌

●‌提升可靠性‌：发展‌嵌入式天线结构、三维堆叠封装和抗冲击防护材料‌，以提升终端设备的跌落存活率并减少占用体积。‌

●‌拓展高性能应用‌：研发方向包括高精度GNSS天线、5G天线等，以满足汽车、工业物联网等领域更苛刻的需求。‌
